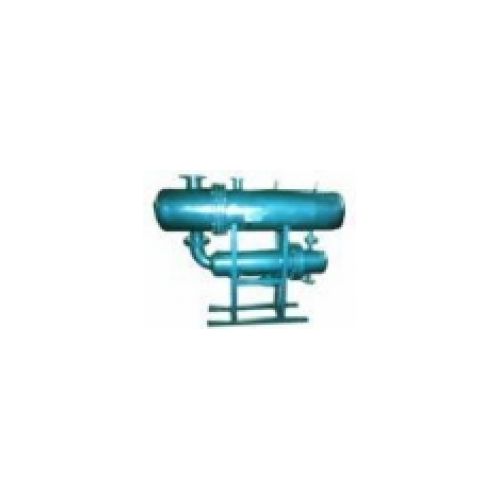

復合流程換熱器

復合流程換熱器由主換熱器和副換熱器組成。換熱器殼體由碳鋼或不銹鋼制成，管束由紫銅管或不銹鋼彎制成U型結構，其它各部件由螺栓連接。加熱整齊通過導入管進入主換熱器殼體，在管束外放熱后進入副換熱器的換熱管內繼續放熱，放熱完全后通過導出管流出換熱器；被加熱水先通過導入管進入副換熱器的殼體內，吸收熱量后進入主換熱器的換熱管內，再經過換熱器頂部的導出管流出換熱器。

技術性能特點主要有：

1.（1）現在的多數換熱器都按飽和蒸汽設計，電廠的過熱蒸汽需要通過減溫減壓裝置變為飽和蒸汽使用，不僅增加了系統的復雜性，又增加了整個系統的投資。而復合流程換熱器可以直接利用電廠的過熱蒸汽，不僅利用了能源，而且減少了系統的投資。

2.復合流程換熱器采用主副兩個換熱器組成，主換熱器主要完成汽水換熱階段，蒸汽走殼程，循環水走管程；副換熱器主要完成水水換熱階段，蒸汽走管程，循環水走殼程。采用這種復合流程結構，使得不同介質的換熱都處于最有利的地位。

3.采用副換熱器保證了蒸汽凝結水過冷，消除了二次蒸汽損失，提高了系統的熱能利用率。系統不必設置疏水裝置，提高了系統的可靠性。主要表現在節約能源上，據我們統計和計算，同樣供暖1萬平方米，復合流程換熱器比其他同類產品每小時少用0.05T的蒸汽。

4.復合流程換熱器采用臥式結構，它的主要部件都采用可拆卸結構，很容易檢修、維護和清垢；換熱器經常操作的管口都設計在易操作的位置，操作十分簡單方便。由于該換熱器體積小，水容積小，因此換熱器升溫快，溫度控制準確、方便。

5.復合流程換熱器內采用傳統的U型管結構，克服列管式換熱器熱脹冷縮問題，減少換熱元件的內應力，使換熱器的壽命顯著增加。換熱元件采用紫銅管或不銹鋼管，保證了換熱的穩定性。
